ترکمتر ساعتی چیست؟ راهنمای خرید و نحوه استفاده

ترکمتر ساعتی یا ترکمتر عقربه‌ای (Dial Torque Wrench) یکی از ابزارهای دقیق برای اندازه‌گیری و کنترل گشتاور هنگام بستن پیچ و مهره است. برخلاف ترکمترهای کلیکی که معمولاً با رسیدن به مقدار تنظیم‌شده یک صدای کلیک ایجاد می‌کنند، در ترکمتر ساعتی مقدار گشتاور به‌صورت مستقیم روی صفحه عقربه‌ای نمایش داده می‌شود.

این ویژگی باعث می‌شود کاربر بتواند مقدار گشتاور اعمال‌شده را در لحظه مشاهده و کنترل کند. ترکمترهای ساعتی در تعمیرات خودرو، صنایع تولیدی، مونتاژ قطعات، تعمیر و نگهداری ماشین‌آلات و بسیاری از کاربردهایی که کنترل دقیق نیروی بستن اهمیت دارد، مورد استفاده قرار می‌گیرند. ترکمترهای Dial در رده ابزارهایی قرار می‌گیرند که برای اندازه‌گیری مستقیم گشتاور طراحی شده‌اند.

ترکمتر ساعتی چیست؟

ترکمتر ساعتی نوعی آچار گشتاور است که برای اندازه‌گیری میزان نیروی چرخشی واردشده به پیچ یا مهره استفاده می‌شود. دلیل نام‌گذاری آن به «ساعتی» وجود یک صفحه مدرج و عقربه روی بدنه ابزار است که مقدار گشتاور را نشان می‌دهد.

هنگام وارد کردن نیرو، مکانیزم داخلی ترکمتر تحت تأثیر گشتاور قرار می‌گیرد و عقربه روی صفحه حرکت می‌کند. کاربر با مشاهده موقعیت عقربه می‌تواند مقدار گشتاور اعمال‌شده را بخواند.

در بسیاری از مدل‌های ترکمتر ساعتی، صفحه نمایش بزرگ و خوانا طراحی شده است تا مشاهده مقدار گشتاور هنگام کار آسان‌تر باشد. برخی مدل‌ها نیز دارای عقربه حافظه (Memory Pointer) هستند که بیشترین مقدار ثبت‌شده را نگه می‌دارد و برای بررسی مقدار پیک گشتاور کاربرد دارد.

ترکمتر ساعتی چگونه کار می‌کند؟

عملکرد ترکمتر ساعتی بر پایه تبدیل نیروی چرخشی واردشده به مکانیزم داخلی و نمایش آن روی صفحه مدرج است.

وقتی کاربر دسته ترکمتر را می‌چرخاند، گشتاور از طریق بدنه و مکانیزم انتقال نیرو به قسمت درایو و سپس به پیچ یا مهره منتقل می‌شود. هم‌زمان مکانیزم اندازه‌گیری داخلی نسبت به این نیرو واکنش نشان داده و حرکت ایجادشده به عقربه منتقل می‌شود.

در نتیجه، هرچه نیروی چرخشی بیشتر باشد، عقربه نیز روی صفحه بیشتر حرکت می‌کند. کاربر می‌تواند مقدار گشتاور را مستقیماً از روی مقیاس ابزار بخواند.

به زبان ساده می‌توان عملکرد آن را این‌گونه بیان کرد:

اعمال نیرو → ایجاد گشتاور → واکنش مکانیزم داخلی → حرکت عقربه → مشاهده مقدار گشتاور

در مدل‌های حرفه‌ای، طراحی مکانیزم و صفحه مدرج به‌گونه‌ ای است که امکان خواندن دقیق‌تر مقدار گشتاور را فراهم کند. بعضی مدل‌ها نیز برای کنترل مقدار بیشینه، به عقربه حافظه مجهز هستند.

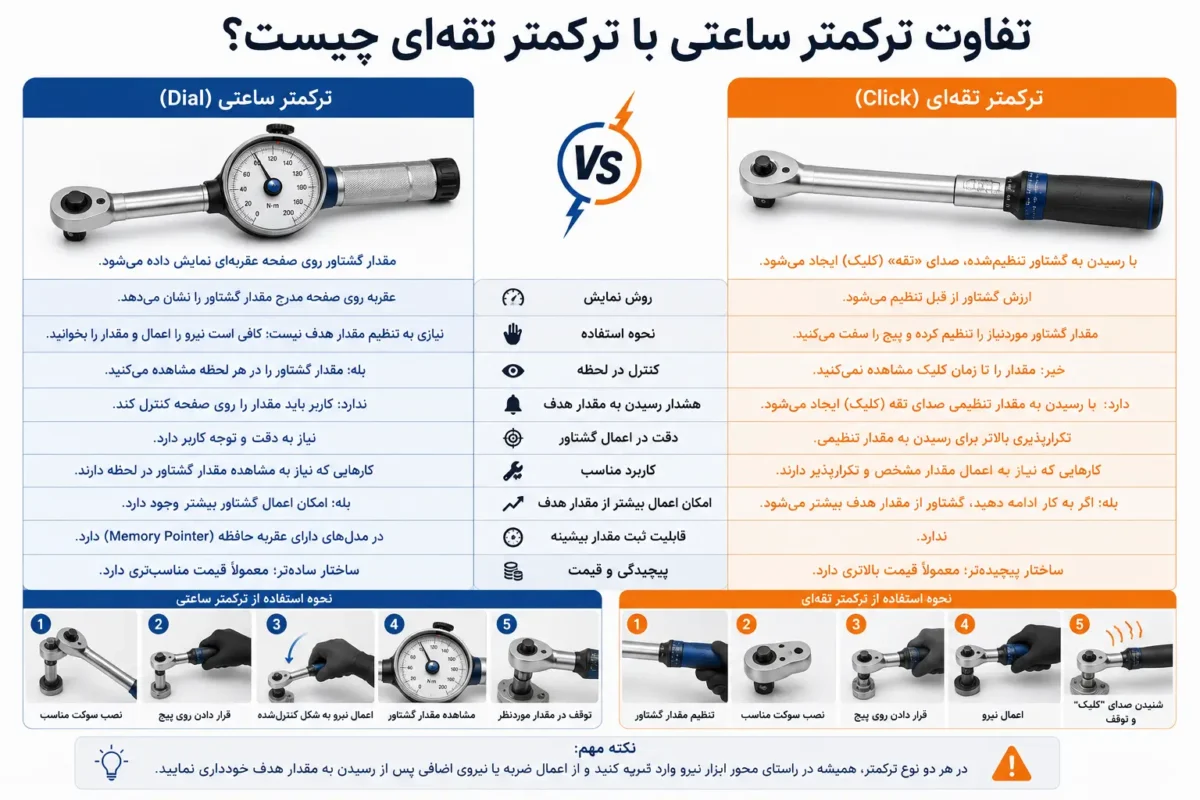

تفاوت ترکمتر ساعتی با ترکمتر تقه ای چیست؟

یکی از مهم‌ترین تفاوت‌های ترکمتر ساعتی و تقه ای، روش نمایش و کنترل گشتاور است.

در ترکمتر ساعتی کاربر مقدار گشتاور را به‌صورت مستقیم روی صفحه مشاهده می‌کند. بنابراین هنگام اعمال نیرو می‌توان تغییر مقدار گشتاور را لحظه‌به‌لحظه مشاهده کرد.

اما در ترکمتر تقه ای معمولاً مقدار موردنظر از قبل روی ابزار تنظیم می‌شود و زمانی که مکانیزم به مقدار تنظیم‌شده برسد، ابزار با ایجاد یک کلیک به کاربر هشدار می‌دهد.

به همین دلیل ترکمتر ساعتی برای کاربردهایی که مشاهده مستقیم مقدار گشتاور اهمیت دارد، انتخاب مناسبی است. در مقابل، ترکمتر کلیکی می‌تواند برای کاربرانی که به یک روش سریع و ساده برای اعمال گشتاور مشخص نیاز دارند، مناسب‌تر باشد.

انتخاب بین این دو نوع ترکمتر باید بر اساس نوع کار، محدوده گشتاور، دقت موردنیاز و شرایط استفاده انجام شود.

کاربرد ترکمتر ساعتی چیست؟

ترکمتر ساعتی در هر کاری که مقدار گشتاور بستن پیچ اهمیت داشته باشد، می‌تواند مورد استفاده قرار گیرد.

استفاده در تعمیرات خودرو

یکی از کاربردهای شناخته‌شده ترکمتر ساعتی در تعمیر و نگهداری خودرو است. بسیاری از اتصالات مکانیکی باید با مقدار مشخصی گشتاور بسته شوند تا هم اتصال به اندازه کافی محکم باشد و هم از اعمال نیروی بیش از حد جلوگیری شود.

برای مثال، در برخی عملیات تعمیراتی مربوط به موتور، سیستم انتقال قدرت، چرخ‌ها و سایر مجموعه‌های مکانیکی، کنترل گشتاور می‌تواند اهمیت زیادی داشته باشد.

استفاده در صنایع تولیدی

در خطوط مونتاژ صنعتی، یکسان بودن مقدار گشتاور اعمال‌شده به پیچ‌ها می‌تواند روی کیفیت محصول نهایی تأثیر بگذارد. ترکمترهای ساعتی می‌توانند برای کنترل و بررسی مقدار گشتاور مورد استفاده قرار بگیرند.

تعمیر و نگهداری ماشین‌آلات

در ماشین‌آلات صنعتی، تعداد زیادی اتصال پیچی وجود دارد که ممکن است برای بستن صحیح به مقدار مشخصی گشتاور نیاز داشته باشند. استفاده از ابزار اندازه‌گیری گشتاور به کاهش خطاهای ناشی از حدس زدن نیروی دست کمک می‌کند.

کنترل کیفیت

ترکمتر ساعتی علاوه بر بستن پیچ، می‌تواند در فرآیندهای کنترل کیفیت و بررسی عملکرد ابزارهای گشتاور نیز کاربرد داشته باشد. برای کاربردهای حساس، وضعیت کالیبراسیون و قابلیت ردیابی اندازه‌گیری ابزار اهمیت ویژه‌ای دارد. آزمایشگاه‌ها و مراکز کالیبراسیون نیز ترکمترهای ساعتی را در کنار انواع دیگر ترکمترها بررسی و کالیبره می‌کنند.

نحوه استفاده از ترکمتر ساعتی

استفاده از ترکمتر ساعتی در مقایسه با برخی مدل‌های دیگر ساده است، اما برای دستیابی به نتیجه دقیق باید چند نکته رعایت شود.

ابتدا باید محدوده اندازه‌گیری ترکمتر را بررسی کنید و مطمئن شوید مقدار گشتاور موردنظر در محدوده کاری ابزار قرار دارد. استفاده از ابزاری که ظرفیت آن با کاربرد موردنظر تناسب ندارد، می‌تواند دقت اندازه‌گیری را کاهش دهد.

در مرحله بعد، سوکت مناسب را روی درایو ترکمتر نصب کنید. سوکت باید با اندازه و نوع پیچ یا مهره مطابقت داشته باشد.

پس از قرار دادن سوکت روی اتصال، ترکمتر را در موقعیت مناسب قرار دهید و نیرو را به‌صورت کنترل‌شده و یکنواخت اعمال کنید. هم‌زمان باید عقربه صفحه را مشاهده کنید تا مقدار گشتاور را بخوانید.

اگر مدل ترکمتر دارای عقربه حافظه باشد، می‌توان مقدار بیشینه گشتاور اعمال‌شده را نیز پس از پایان کار بررسی کرد.

مهم است که نیرو به‌صورت ناگهانی و ضربه‌ای وارد نشود، زیرا روش اعمال نیرو می‌تواند روی نتیجه اندازه‌گیری تأثیر بگذارد. همچنین بهتر است همیشه دستورالعمل سازنده همان مدل را برای نحوه استفاده، محدوده کاری و شرایط نگهداری در نظر بگیرید.

عقربه حافظه در ترکمتر ساعتی چیست؟

یکی از ویژگی‌های کاربردی برخی ترکمترهای ساعتی، عقربه حافظه است.

در یک ترکمتر ساعتی معمولی، عقربه اصلی همراه با افزایش یا کاهش گشتاور حرکت می‌کند. اما در مدل‌هایی که دارای Memory Pointer هستند، یک عقربه دیگر می‌تواند بیشترین مقدار ثبت‌شده را نگه دارد.

برای مثال، اگر هنگام بستن یک پیچ عقربه اصلی تا 80 نیوتن‌متر حرکت کند و سپس نیرو کاهش پیدا کند، عقربه حافظه می‌تواند مقدار پیک 80 نیوتن‌متر را برای کاربر مشخص نگه دارد.

این قابلیت در مواردی که مشاهده مقدار بیشینه گشتاور اهمیت دارد، بسیار مفید است. برخی سازندگان ترکمترهای ساعتی، عقربه حافظه را به‌عنوان یکی از ویژگی‌های اصلی این ابزارها معرفی می‌کنند.

دقت ترکمتر ساعتی چقدر است؟

دقت ترکمتر ساعتی به طراحی ابزار، کیفیت ساخت، محدوده اندازه‌گیری، شرایط استفاده و وضعیت کالیبراسیون آن بستگی دارد؛ بنابراین نمی‌توان یک عدد ثابت را برای تمام مدل‌ها در نظر گرفت.

برای مثال، برخی سازندگان برای مدل‌های مشخص خود دقت حدود ±4 درصد را اعلام می‌کنند، اما این مقدار مربوط به همان مدل و شرایط مشخص‌شده توسط سازنده است و نباید به تمام ترکمترهای ساعتی تعمیم داده شود.

همچنین دقت یک ابزار در طول زمان می‌تواند تحت تأثیر استفاده مداوم، ضربه، بارگذاری نامناسب یا شرایط نگهداری قرار گیرد. به همین دلیل در کاربردهای دقیق، صرفاً نگاه کردن به صفحه ابزار برای اطمینان از صحت اندازه‌گیری کافی نیست.

کالیبراسیون ترکمتر ساعتی چرا اهمیت دارد؟

کالیبراسیون یکی از مهم‌ترین موضوعات هنگام استفاده از ابزارهای اندازه‌گیری گشتاور است.

ممکن است صفحه ترکمتر کاملاً سالم به نظر برسد، اما این موضوع به‌تنهایی ثابت نمی‌کند که مقدار نمایش‌داده‌شده دقیق است. در فرآیند کالیبراسیون، خروجی ترکمتر با یک مرجع مناسب و قابل ردیابی مقایسه می‌شود تا مشخص شود ابزار در محدوده موردنظر چه میزان خطا دارد.

برای کالیبراسیون ترکمترهای ساعتی می‌توان از تجهیزات تست و استانداردهای مناسب گشتاور استفاده کرد. برخی تجهیزات کالیبراسیون برای تست انواع ترکمترهای کلیکی، ساعتی و دیجیتال طراحی شده‌اند.

در کاربردهای صنعتی و حساس، داشتن سابقه و مستندات کالیبراسیون می‌تواند اهمیت بیشتری داشته باشد. مراکز کالیبراسیون حرفه‌ای معمولاً نتایج اندازه‌گیری را در نقاط مختلف محدوده ابزار بررسی و نتایج را مستند می‌کنند.

آیا ترکمتر ساعتی نیاز به کالیبراسیون دارد؟

بله، در صورت استفاده حرفه‌ای و زمانی که دقت اندازه‌گیری اهمیت دارد، وضعیت کالیبراسیون باید به‌صورت دوره‌ای بررسی شود.

البته فاصله زمانی مناسب برای کالیبراسیون را نمی‌توان بدون توجه به شرایط استفاده یکسان تعیین کرد. تعداد دفعات استفاده، شدت کار، اهمیت اندازه‌گیری، سابقه ضربه یا اضافه‌بار و دستورالعمل سازنده همگی می‌توانند در تعیین برنامه کالیبراسیون مؤثر باشند.

اگر ابزار دچار ضربه شدید شده، بیش از محدوده خود تحت بار قرار گرفته یا نتایج آن مشکوک به نظر می‌رسد، بررسی دقت آن اهمیت بیشتری پیدا می‌کند.

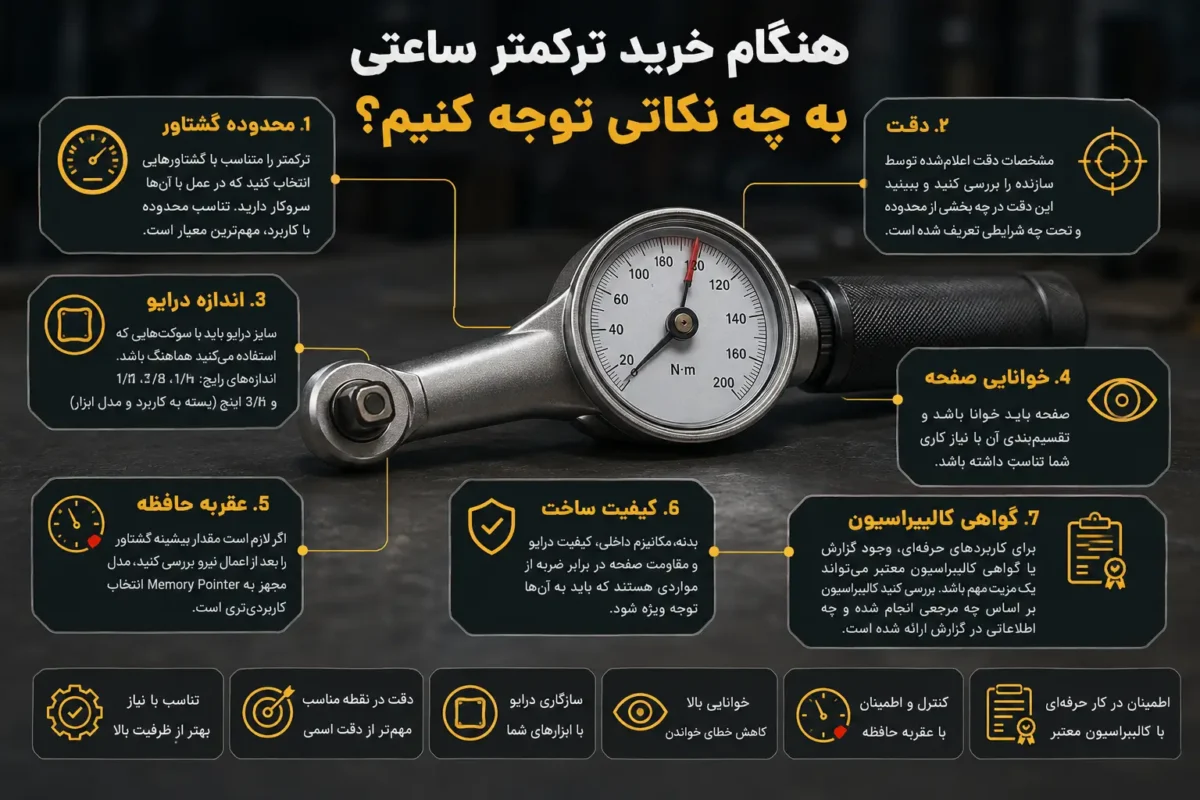

هنگام خرید ترکمتر ساعتی به چه نکاتی توجه کنیم؟

اگر قصد خرید ترکمتر ساعتی دارید، تنها به ظاهر یا ظرفیت بالای ابزار توجه نکنید. مهم‌ترین موضوع این است که محدوده کاری ابزار با نیاز واقعی شما مطابقت داشته باشد.

محدوده گشتاور

اولین معیار، محدوده اندازه‌گیری است. بهتر است ترکمتر را متناسب با گشتاورهایی انتخاب کنید که در عمل با آن‌ها سروکار دارید.

خرید یک ابزار با ظرفیت بسیار بالا صرفاً به دلیل «قوی‌تر بودن» الزاماً به معنای انتخاب بهتر نیست. در ابزارهای اندازه‌گیری، تناسب محدوده با کاربرد اهمیت زیادی دارد.

دقت

مشخصات دقت اعلام‌شده توسط سازنده را بررسی کنید و ببینید این دقت در چه بخشی از محدوده اندازه‌گیری و تحت چه شرایطی تعریف شده است.

اندازه درایو

سایز درایو نیز باید با سوکت‌هایی که قرار است استفاده کنید هماهنگ باشد. اندازه‌های رایج درایو شامل 1/4، 3/8، 1/2 و 3/4 اینچ هستند، اما انتخاب نهایی باید بر اساس کاربرد و مدل ابزار انجام شود.

خوانایی صفحه

یکی از مزیت‌های اصلی ترکمتر ساعتی، مشاهده مستقیم مقدار گشتاور است؛ بنابراین صفحه باید خوانا باشد و تقسیم‌بندی آن با نیاز کاری شما تناسب داشته باشد.

عقربه حافظه

اگر لازم است مقدار بیشینه گشتاور را بعد از اعمال نیرو بررسی کنید، مدل مجهز به Memory Pointer می‌تواند انتخاب کاربردی‌تری باشد.

کیفیت ساخت

بدنه، مکانیزم داخلی، کیفیت درایو و مقاومت صفحه در برابر ضربه از مواردی هستند که در خرید ترکمتر ساعتی باید مورد توجه قرار گیرند.

گواهی کالیبراسیون

برای کاربردهای حرفه‌ای، وجود گزارش یا گواهی کالیبراسیون معتبر می‌تواند یک مزیت مهم باشد. البته باید بررسی شود که کالیبراسیون بر اساس چه مرجعی انجام شده و چه اطلاعاتی در گزارش ارائه شده است.

مزایای ترکمتر ساعتی

ترکمتر ساعتی به دلیل ساختار نمایش مستقیم خود، مزایای مختلفی دارد.

مهم‌ترین مزیت آن این است که کاربر مقدار گشتاور را در لحظه مشاهده می‌کند. این ویژگی باعث می‌شود کنترل فرآیند برای بسیاری از کاربران ساده‌تر باشد.

وجود صفحه عقربه‌ای بزرگ در برخی مدل‌ها نیز خواندن مقدار را آسان می‌کند. همچنین در مدل‌های مجهز به عقربه حافظه، امکان مشاهده مقدار بیشینه گشتاور پس از اعمال نیرو وجود دارد.

از طرف دیگر، ساختار این ابزار برای کاربرانی که به مشاهده مداوم مقدار گشتاور نیاز دارند، می‌تواند مزیت مهمی نسبت به سیستم‌هایی باشد که تنها هنگام رسیدن به مقدار مشخص هشدار می‌دهند.

معایب ترکمتر ساعتی

ترکمتر ساعتی نیز مانند هر ابزار دیگری محدودیت‌هایی دارد.

برای استفاده دقیق، کاربر باید صفحه را به‌درستی بخواند و هنگام اعمال نیرو به حرکت عقربه توجه کند. در برخی شرایط کاری، این موضوع ممکن است نسبت به یک ترکمتر کلیکی که تنها با رسیدن به مقدار تنظیم‌شده هشدار می‌دهد، نیازمند توجه بیشتری باشد.

همچنین صفحه و مکانیزم عقربه‌ای باید در برابر ضربه و آسیب فیزیکی محافظت شوند. وارد شدن ضربه شدید به ابزار می‌تواند روی عملکرد یا صحت اندازه‌گیری آن تأثیر بگذارد و در چنین شرایطی بررسی و کالیبراسیون مجدد اهمیت پیدا می‌کند.

تفاوت ترکمتر ساعتی و دیجیتال

ترکمتر ساعتی و دیجیتال هر دو برای اندازه‌گیری گشتاور استفاده می‌شوند، اما روش نمایش اطلاعات در آن‌ها متفاوت است.

در مدل ساعتی، مقدار گشتاور توسط عقربه روی صفحه مدرج نمایش داده می‌شود؛ در مدل دیجیتال، مقدار گشتاور روی نمایشگر الکترونیکی به شکل عددی نمایش داده می‌شود.

ترکمتر دیجیتال ممکن است امکاناتی مانند انتخاب واحد، هشدار صوتی، نوری یا لرزشی، ثبت مقادیر و حالت‌های مختلف اندازه‌گیری داشته باشد؛ البته این امکانات به مدل و سازنده بستگی دارد.

در مقابل، ساختار ترکمتر ساعتی معمولاً مکانیکی‌تر و برای مشاهده مستقیم مقدار گشتاور طراحی شده است.

بنابراین اگر سادگی، مشاهده مستقیم عقربه و کنترل بصری برایتان مهم است، ترکمتر ساعتی می‌تواند گزینه مناسبی باشد. اگر امکانات الکترونیکی و نمایش عددی برایتان اولویت دارد، ترکمتر دیجیتال انتخاب مناسب‌تری خواهد بود.

ترکمتر ساعتی برای چه کسانی مناسب است؟

ترکمتر ساعتی می‌تواند برای مکانیک‌ها، تکنسین‌های تعمیر و نگهداری، واحدهای کنترل کیفیت، کارگاه‌های صنعتی، خطوط مونتاژ و افرادی که با اتصالات حساس سروکار دارند مناسب باشد.

به‌خصوص زمانی که کاربر نیاز دارد مقدار واقعی گشتاور اعمال‌شده را در حین کار مشاهده کند، صفحه عقربه‌ای ابزار می‌تواند کاربرد زیادی داشته باشد.

در کاربردهای حساس، انتخاب ابزار باید بر اساس محدوده گشتاور، دقت موردنیاز، نوع اتصال، شرایط کاری و الزامات کالیبراسیون انجام شود.

نکات مهم برای نگهداری ترکمتر ساعتی

برای افزایش عمر ترکمتر ساعتی بهتر است ابزار را از ضربه و سقوط محافظت کنید و آن را در شرایط مناسب نگهداری کنید.

نباید از ترکمتر برای گشتاورهایی خارج از ظرفیت تعیین‌شده توسط سازنده استفاده شود. همچنین استفاده از ابزار به‌عنوان یک آچار عمومی یا اعمال ضربه به آن می‌تواند به مکانیزم اندازه‌گیری آسیب وارد کند.

در صورتی که صفحه، عقربه یا مکانیزم ترکمتر پس از یک ضربه شدید عملکرد غیرعادی داشته باشد، بهتر است قبل از استفاده مجدد، صحت آن بررسی شود.

برای ابزارهایی که در محیط‌های صنعتی و به‌صورت مداوم استفاده می‌شوند نیز داشتن یک برنامه مشخص برای بررسی و کالیبراسیون می‌تواند به حفظ قابلیت اطمینان اندازه‌گیری کمک کند.

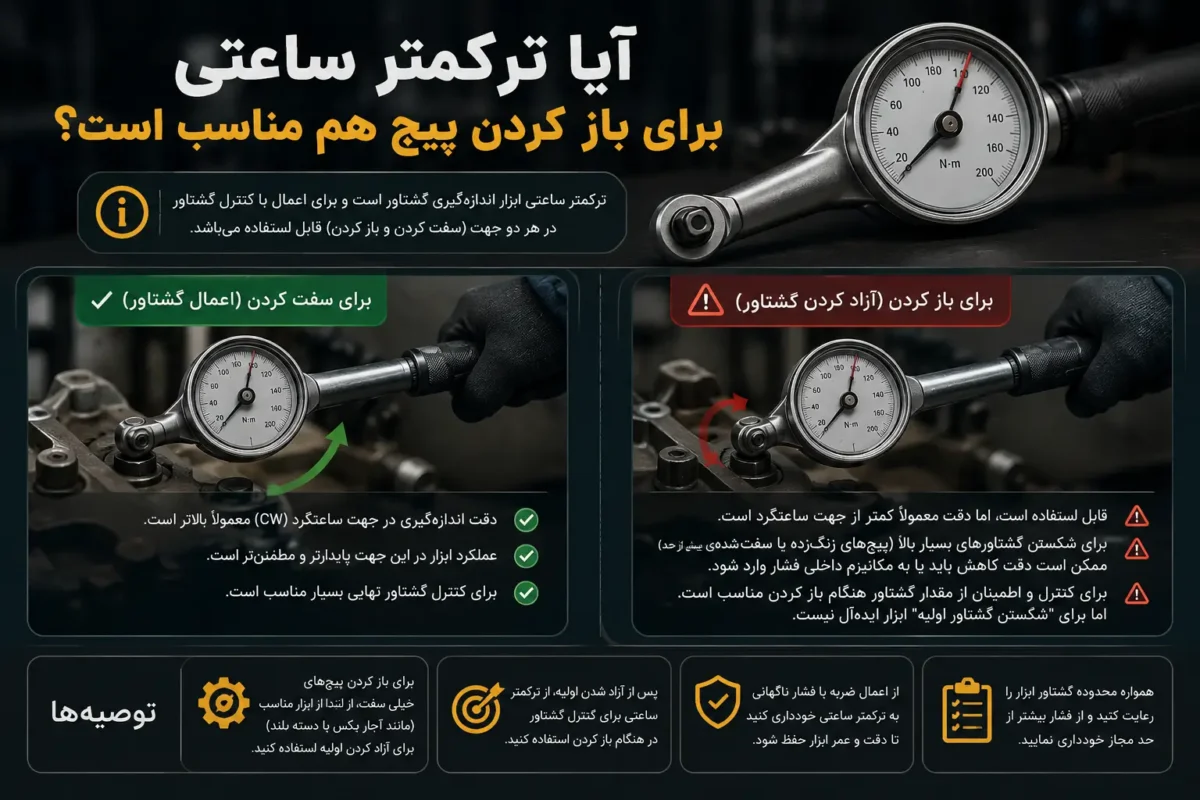

آیا ترکمتر ساعتی برای باز کردن پیچ هم مناسب است؟

بسته به مدل، ممکن است ترکمتر ساعتی قابلیت اندازه‌گیری در جهت‌های مختلف را داشته باشد؛ اما نباید صرفاً بر اساس ظاهر ابزار فرض کرد که برای باز کردن پیچ مناسب است.

قبل از استفاده برای باز کردن، باید مشخصات سازنده و جهت کاری مجاز ابزار بررسی شود. برخی ترکمترها برای اندازه‌گیری گشتاور در جهت ساعتگرد و پادساعتگرد طراحی شده‌اند، در حالی که برخی مدل‌ها ممکن است محدودیت داشته باشند.

اگر هدف اصلی شما باز کردن پیچ‌های بسیار سفت است، بهتر است از ابزار مناسب بازکردن استفاده کنید و ترکمتر را فقط در محدوده و کاربرد تعریف‌شده توسط سازنده به کار ببرید.

جمع‌ بندی

ترکمتر ساعتی یکی از ابزارهای کاربردی برای اندازه‌گیری و کنترل گشتاور است که مقدار نیرو را به‌صورت مستقیم روی یک صفحه عقربه‌ای نمایش می‌دهد. این ویژگی باعث می‌شود کاربر بتواند هنگام اعمال نیرو، مقدار گشتاور را مشاهده و کنترل کند.

وجود عقربه حافظه، صفحه خوانا، محدوده مناسب اندازه‌گیری و دقت قابل قبول از جمله ویژگی‌هایی هستند که هنگام انتخاب این ابزار باید بررسی شوند.

همچنین نباید فراموش کرد که یک ترکمتر دقیق، فقط به کیفیت ساخت آن وابسته نیست. نگهداری صحیح، جلوگیری از اضافه‌بار و ضربه و انجام کالیبراسیون مناسب نیز برای حفظ صحت اندازه‌گیری اهمیت دارند. ابزارهای کالیبراسیون و آزمایشگاه‌های تخصصی، ترکمترهای ساعتی را در کنار سایر انواع ترکمتر بررسی می‌کنند تا میزان انطباق عملکرد آن‌ها با استاندارد یا مشخصات موردنظر مشخص شود.

در نهایت، بهترین ترکمتر ساعتی لزوماً مدلی نیست که بیشترین ظرفیت را داشته باشد؛ بلکه مدلی است که محدوده گشتاور، دقت، اندازه درایو و امکانات آن با کاربرد واقعی شما هماهنگ باشد.
