سیلندر هیدرولیک

سیلندر هیدرولیک چیست ؟

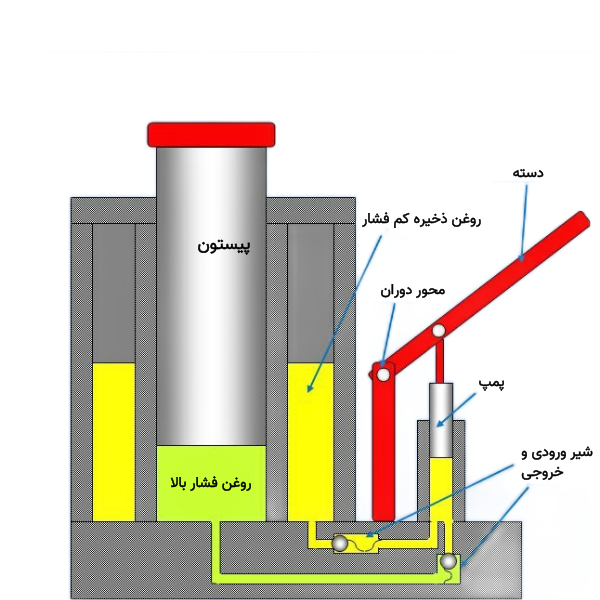

سیلندر هیدرولیک ابزاری است که از آن برای اعمال نیرو در جهت خطی استفاده می شود . عموما این سیلندر ها برای فشار و کشش و بلند کردن بار و همچنین پرس کردن کاربرد دارند. سیلندر هیدرولیک قسمتی از یک سیستم است که حداقل از اجزایی مانند پمپ هیدرولیک و سیلندر هیدرولیک و شیر هیدرولیک که به وسیله شلنگ و کوپلینگ های هیدرولیک و گیج به یکدیگر متصل شده اند . پمپ هیدرولیک روغن را به درون سیلندر با فشار تزریق می کند که باعث پیشروی پیستون به سمت جلو می شود . حداکثر نیروی پیشران سیلندر بستگی به ظرفیت و سطح تماس روغن به زیر پیستون در داخل سیلندر دارد. کورس کاری سیلندر بستگی به طول پیستون در داخل سیلندر دارد .میزان پیشروی پیستون و سرعت اعمال نیرو با عملکرد پمپ هیدرولیک کنترل می شود.

انواع سیلندر هیدرولیک :

سیلندر های هیدرولیک را می توان بر اساس معیارهای بسیار متعددی دسته بندی کرد ، مانند نوع برگشت پیستون و نوع سیلندر و جنس سیلندر ، ظرفیت و ابعاد و یا سری قرارگیری آنها . اما اساسی ترین معیار برای دسته بندی سیلندر ها نوع بازگشت پیستون به حالت اولیه بعد از عملکرد می باشد . با این روش تمامی سیلندر ها را میتوان در یکی از این 3 دسته بندی زیر قرار داد که تعیین کننده امکان عملکرد سیلندر  در جهت پیشروی یا بازگشت و یا هر دوی آن می باشد .

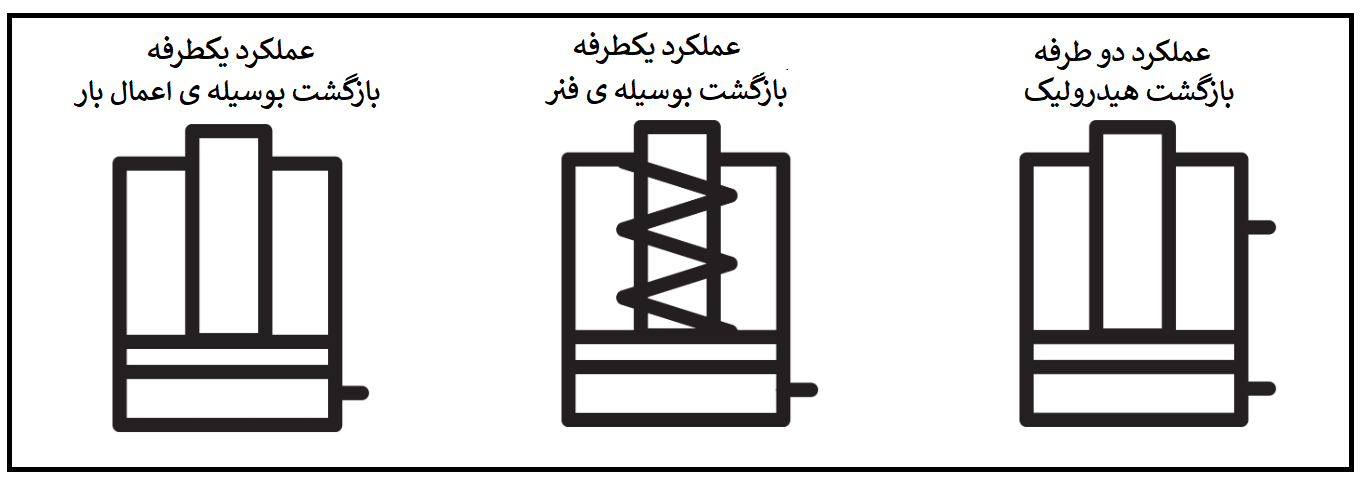

با این تقسیم بندی 3 نوع سیلندر خواهیم داشت :

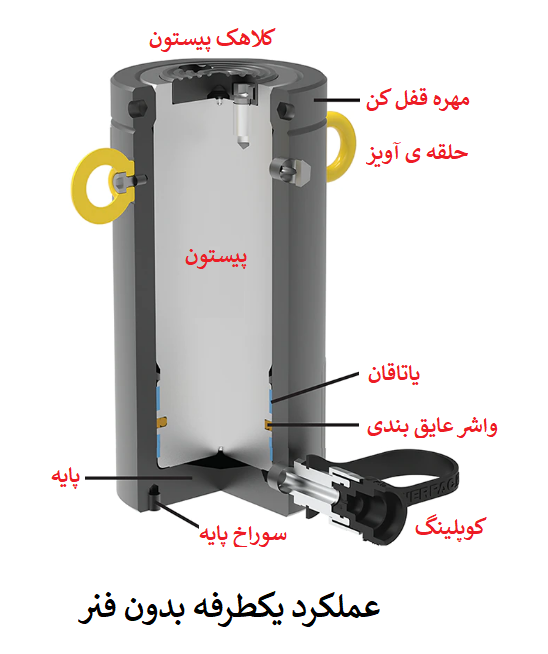

 1 – سیلندر عملکرد یکطرفه بازگشت بوسیله بار :

 از این نوع سیلندر ها برای اعمال بار در جهت مستقیم و با کاربرد متناوب استفاده میشود . مزیت های این نوع سیلندر قیمت کمتر در مقایسه با سیلندرهای برگشت بوسیله ی فنر و یا دوطرفه می باشد . جمع کردن پیستون در این سیلندر ها مخصوصا در مدل های با ظرفیت و کورس کاری بالا دشوار بوده و در صورت کاربرد مداوم اپراتور را خسته می کند .

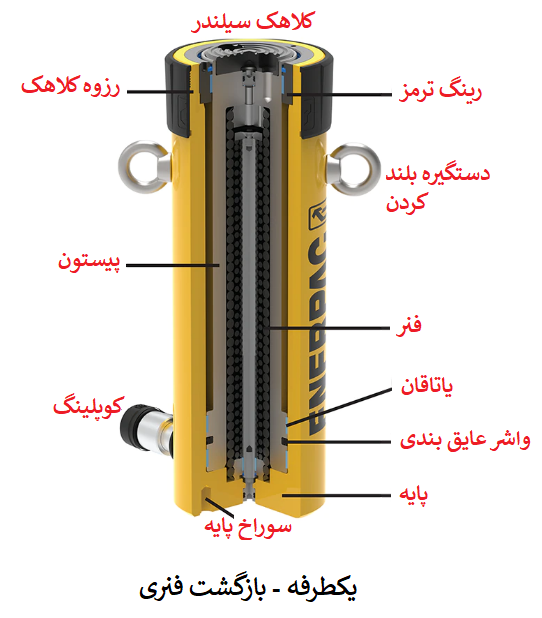

2 – سیلندر  یکطرفه بازگشت فنری :

از این نوع سیلندر نیز برای اعمال بار در جهت مستقیم و با کاربرد متناوب استفاده می شود . این نوع سیلندر در مقایسه با سیلندر های دوطرفه از قیمت پایین تری برخوردار است . بازگشت پیستون بوسیله ی فنر داخل سیلندر انجام شده که کاربرد این جک ها را برای اپراتور ساده تر می کند . هر چند در مدل های با تناژ و کورس بالا ممکن است مدت زمانی این بازگشت طول بکشد .

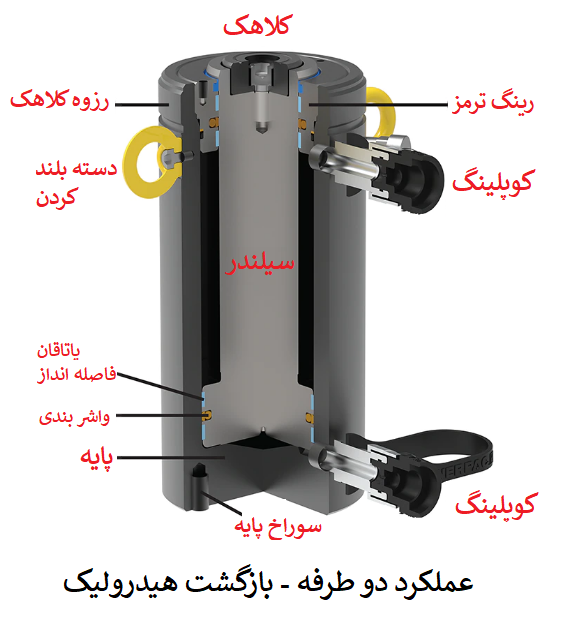

3 – سیلندر دو طرفه :

سیلندر های دو طرفه برای سیکل های کاری بالا مناسب هستند و امکان بازگشت سریع را دارند . از این نوع جک ها هم برای پیشوی و هم بازگشت مناسب هستند . در این نوع سیلندر ها جمع کرن پیستون نسبت به سیلندر های بازگشت فنری و بدون فنر آسانتر است . برای کاربرد این سیلندر ها نیاز به پمپ های با امکان عملکرد دو طرفه نیاز است .

ویژگی های سیلندرهای هیدرولیک :

ظرفیت سیلندر :

ظرفیت سیلندر میزان نیرویی است که که سیلندر قادر است به یک جسم وارد کند . برای سیلندر های هیدرولیک این نیرو برابر است با ( فشار هیدرولیک * در منطقه سطح موثر) . نکته ی مهم در به کارگیری سیلندر های هیدرولیک تجاوز نکردن از 80% ظرفیت اسمی آنهاست .

کورس کاری سیلندر هیدرولیک :

عبارت است از حداکثر پیشروی پیستون نسبت به ارتفاع اولیه ی سیلندر . در این مورد نیز نکته ی مهم استفاده کردن از حداکثر 80% کورس کامل سیلندر می باشد .

سرعت پیشروی پیستون :

این سرعت بستگی به میزان دبی روغن تزریق شده به سیلندر توسط پمپ را دارد . در اینجا نکته ی مهم انتخاب صحیح پمپ برای سیلندر مورد نظر است . تا سرعت مطلوب پیشروی پیستون ایجاد شود .

انتخاب نوع بازگشت سیلندر :

انتخاب نوع سیلندر به لحاظ شکل بازگشت نکته کلیدی برای تصمیم گیری است . سیلندر ها هیدرولیک بسته به شکل بازگشت به ارتفاع اولیه میتوانند برای فرایند کشش و فشار و یا هر دو به کار بروند .

سطح موثر سیلندر هیدرولیک :

عبارت است از سطحی که با فشار بر روی آن نیروی هیدرولیک تولید می شود . هر چه این سطح بزرگتر باشد نیروی ایجاد شده بیشتر خواهد بود . در صورت نیاز برای محاسبه نیروی ایجاد شده توسط سیلندر می توان این سطح را در فشار نشان داده شده ضرب کرد .( نیروی سیلندر = فشار سیلندر*سطح موثر) F=P.A .

ارتفاع اولیه :

عبارت است از طول سیلندر زمانی که پیستون کامل به داخل بازگشته است .

رزوه بالای سیلندر : Collar Thread : عبارت است رزوه های موجود در بالای سیلندر هیدرولیک که آن را بر روی دستگاه ها و یا سازه ها مناسب می کند .

نوع سیلندر هیدرولیک :

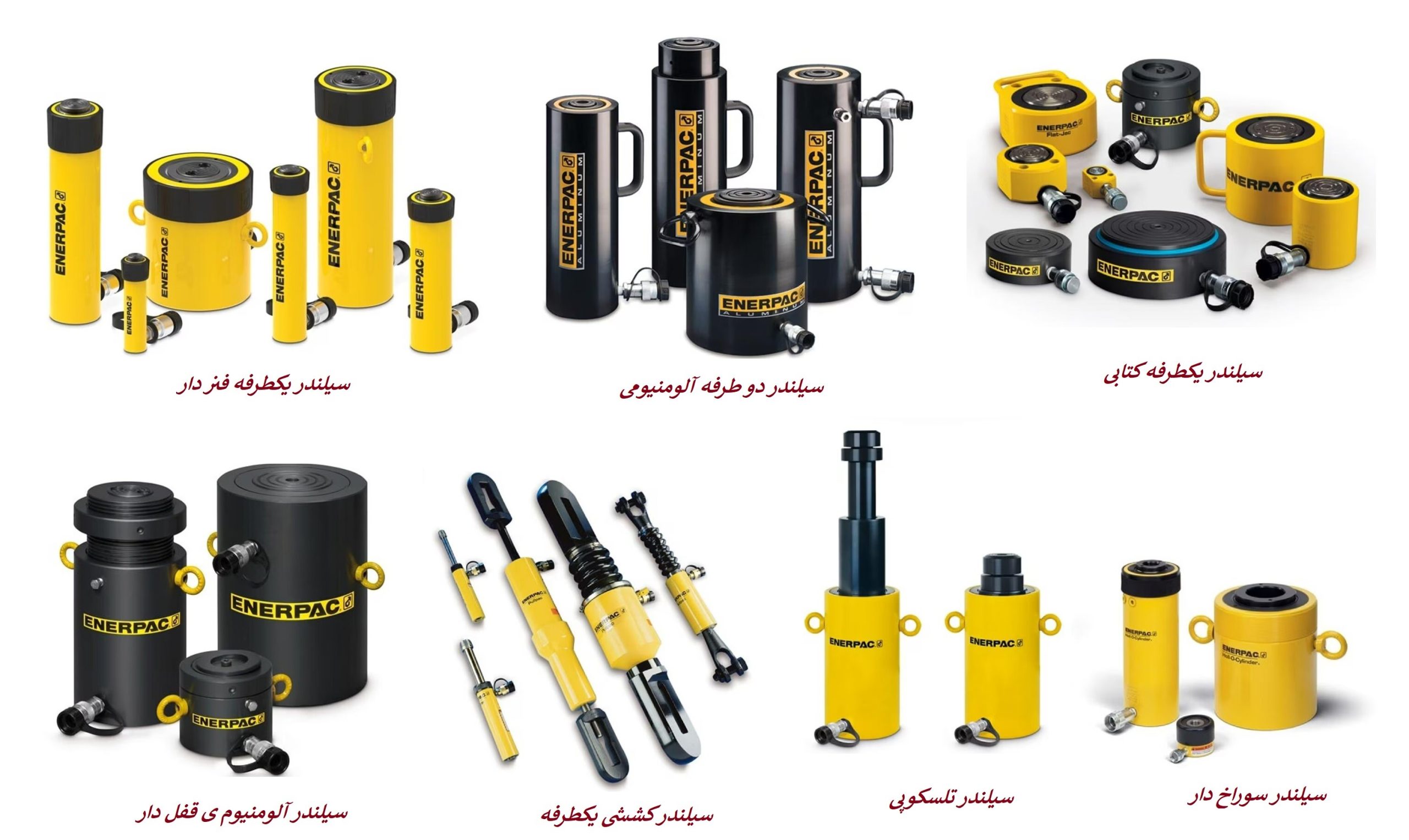

میتواند تو خالی و یا تو پر و همچنین به صورت تلسکوپی و چند مرحله ای باشد .

مهره قفل کن :

مهره قفل کن بر روی قسمت بیرونی پیستون رزوه شده و وقتی که قفل می شود بار را به صورت مکانیکی نگه می دارد .

کلاهک پیستون :

این کلاهک از آسیب به پیستون و رزوه های آن جلوگیری کرده و کمک به حمل بار توسط پیستون می کند .

ظرفیت روغن مورد نیاز :

میزان حجم روغن که برای پیشروی کامل سیلندر مورد نیاز است . برای این موضوع باید پمپی با ظرفیت روغن بیشتر از سیلندر انتخاب کرد و میزان روغن مورد نیاز برای شلنگ و اتصال را در نظر گرفت .

رزوه های پیستون :

رزوه های پیستون برای نصب وسایلی در صورت نیاز بر روی پیستون به کار می رود .

نکات مهم سیلندر های هیدرولیک :

• کاربرد سیلندر های هیدرولیک چیست ؟

سیلندر های هیدرولیک در فرایند کشش و فشار و همچنین پرس کردن برای بارهای سنگین و سازه ها و قطعات به کار می رود .

• آیا سیلندر های هیدرولیک محدودیت هایی برای فضای کاربردی دارند؟

ارتفاع در حالت خوابیده سیلندر هیدرولیک محدودیت طولی و قطر آن محدودیت عرضی سیلندر های هیدرولیک را مشخص می کند .

• آیا برای بالا بردن سیلندر های هیدرولیک به نیروی مکانیکی اپراتور احتیاج است؟

سیلندر های هیدرولیک با تزریق روغن به محفظه سیلندر و با توجه به اصل پاسکال عمل می کنند .

• قیمت سیلندر های هیدرولیک چند است ؟

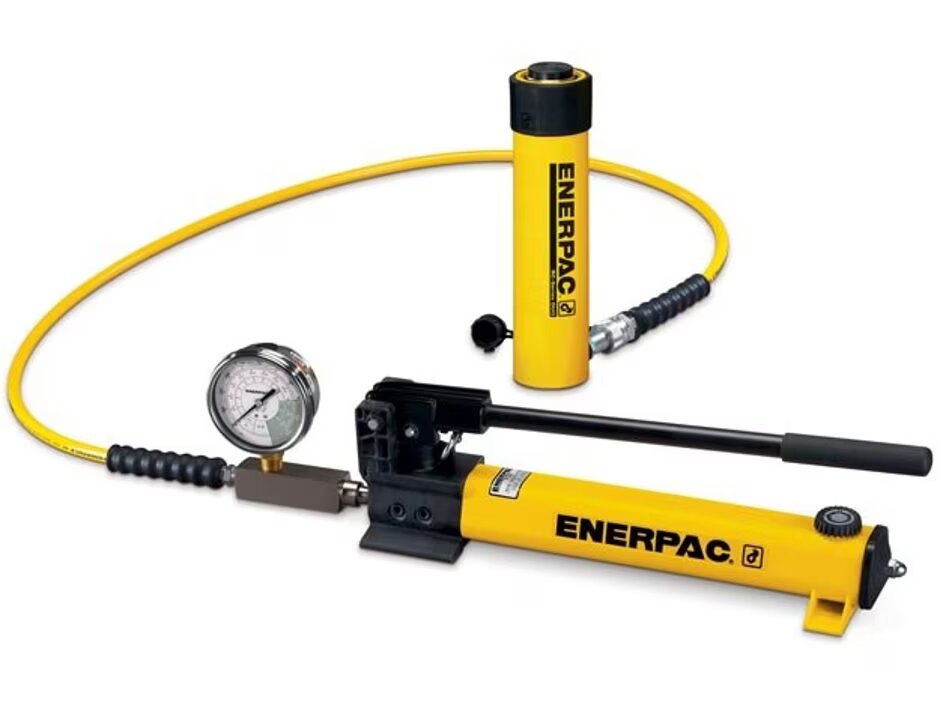

سیلندر های هیدرولیک با توجه به فرم و جنس و ظرفیت و کورس کاری دسته بندی شده و قیمت داده می شوند . نکته مهم خرید سیلندر از برند های با کیفیت مانند انرپک Enerpac و  پاور تیم Power team  می باش . جدا باید از خرید سیلندر های تقلبی به علت مسایل ایمنی پرهیز کرد .

قیمت و خرید سیلندر هیدرولیک :

برای انتخاب یک سیلندر هیدرولیک باید با توجه به ظرفیت و کورس کاری مورد نیاز تصمیم گیری کرد . همچنین عملکرد مورد انتظار از سیلندر و میزان کارکرد . این پارامترها قیمت سیلندر را مشخص می کنند . البته با توجه به برند های مختلف موجود در بازار قیمت های مختلفی برای جک ها داده میشود. باید از خرید سیلندر های بی اصالت به شدت پرهیز کرد چرا که ممن است در هنگام لیفت و بلند کردن بار خطرات جبران ناپذیری به اپراتور وارد آورد . بهترین برند های موجود در بازار برند انرپک و پاور تیم می باشند . به علت وجود زیاد اجناس تقلبی در بازار تهیه و خرید جک و سیلندر هیدرولیک از تامین کنند های معتبر بسیار مهم است .
